Сетка колонн — это невидимый сценарий эксплуатации здания. После запуска она определяет, где встанут стеллажи, пройдут погрузчики, расположатся линии и появятся зоны обслуживания. Ошибку в сетке редко можно исправить перестановкой мебели: колонну нельзя передвинуть без изменения несущей системы.
Три здания одной площади — три разные сетки

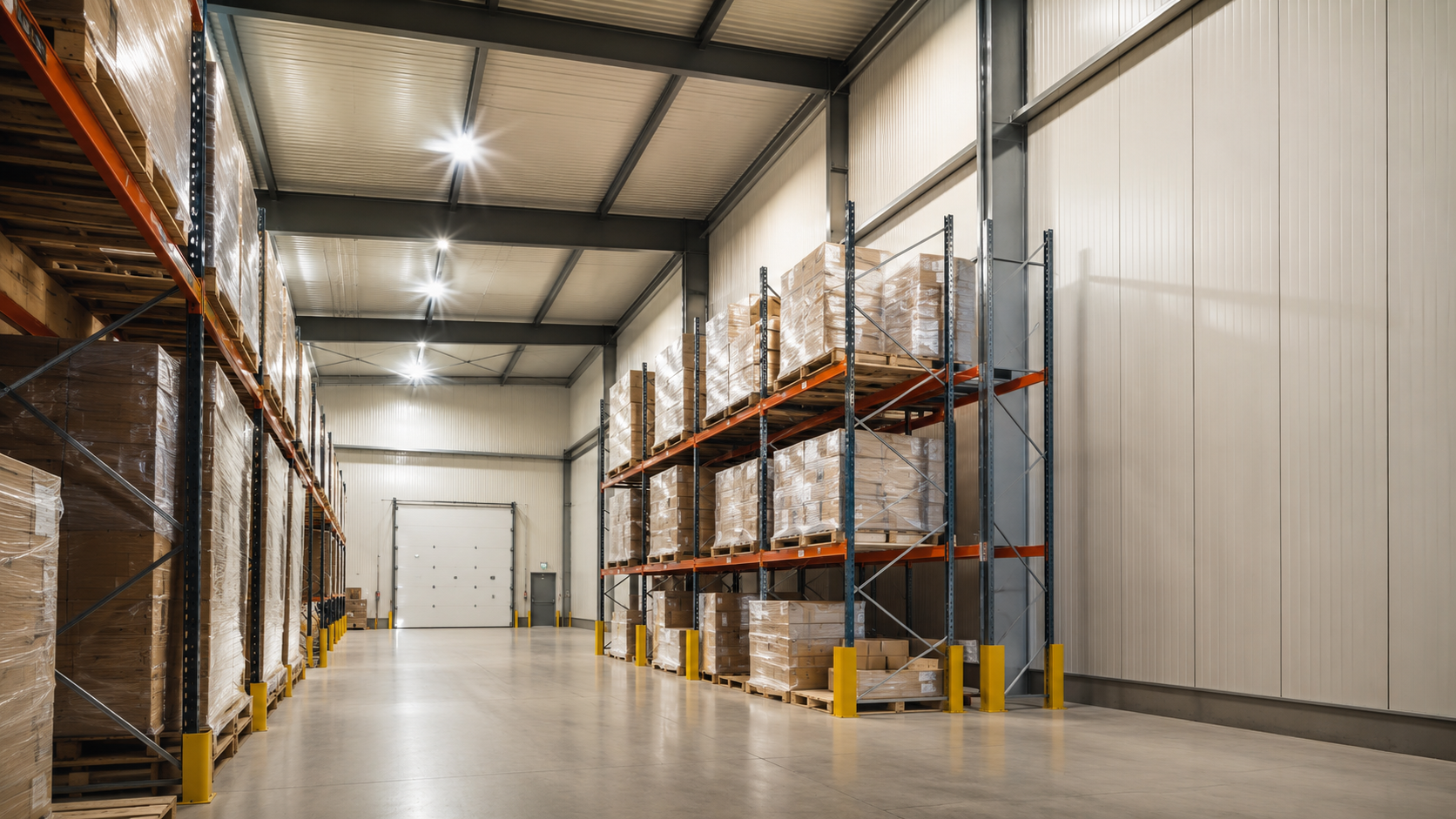

Склад с паллетными стеллажами
Шаг колонн согласуют с модулем стеллажей, шириной рабочих коридоров и радиусом погрузчика. Колонна в середине стеллажной ячейки уменьшает полезную емкость на всем протяжении ряда.
Производственный цех
Приоритетом становятся оборудование, транспортировка заготовок, ремонтные зоны и возможность перестановки линии. Большой свободный пролет оправдан, если технология часто меняется, но он увеличивает требования к покрытию.
Логистический объект
Сетка увязывается с доками, зонами экспедиции, маршрутами погрузчиков и глубиной хранения. Особенно опасно выбирать колонны отдельно от фасадных ворот: неудачная привязка создает конфликт между рампой и внутренними проходами.
Большой пролет: свобода или дорогой пустой воздух
Отсутствие внутренних колонн выглядит универсальным преимуществом. Но каждый дополнительный метр пролета влияет на массу ферм, прогибы, монтажные элементы и фундаментные реакции. Если технология не требует свободного пространства, заказчик платит за свободу, которой не пользуется. Обратная крайность — слишком частая сетка, которая удешевляет отдельные элементы, но ухудшает эксплуатацию.
Максимально свободный пролет
Что выигрываем: Гибкость планировки и крупные зоны без опор
За что платим: Большая металлоемкость покрытия и сложнее монтаж
Когда оправдано: Крупное оборудование и часто меняющаяся технология
Рациональная промежуточная сетка
Что выигрываем: Баланс массы каркаса и удобства
За что платим: Нужно точно увязать колонны с логистикой
Когда оправдано: Большинство складов и производств с известной расстановкой
Частая сетка колонн
Что выигрываем: Легче отдельные балки и фермы
За что платим: Потери полезной площади и ограничения транспорта
Когда оправдано: Объекты с мелким модулем помещений
Метод наложения слоев
1. Нарисовать реальные габариты оборудования, стеллажей и зон обслуживания.
2. Наложить маршруты людей, погрузчиков, грузов и эвакуации.
3. Отметить ворота, доки, инженерные шахты и зоны без колонн.
4. Добавить направление будущего расширения и перестановку технологии.
5. После этого подобрать конструктивную сетку и проверить ее экономику.
Частая ошибка Сначала принимают красивую сетку 6 × 6 или 12 × 24 м, а технологию пытаются вписать позже. Правильный порядок обратный: сначала процесс, затем колонны.
Что меняется вместе с сеткой
Изменение шага затрагивает фермы, прогоны, связи, фундамент, деформационные блоки, водосток и монтаж. Нельзя оценивать вариант только по массе рам. Иногда более тяжелая рама уменьшает число фундаментов и ускоряет монтаж; иногда частая сетка снижает массу, но увеличивает количество узлов и опор.
Мини-кейс: склад после установки стеллажей
На плане свободное помещение выглядело рационально. После выбора стеллажной системы несколько колонн оказались в рабочих коридорах, а часть рядов пришлось сократить. Потеря паллето-мест стала постоянной эксплуатационной платой за решение, принятое до логистической схемы. Перерасчет сетки на стадии концепции был бы дешевле, чем годы работы с урезанной емкостью.
Подбор пролета и шага колонн должен начинаться с реальной технологии. Такой принцип применяется при проектировании промышленных зданий для производства, хранения и логистики.
Проверка перед утверждением
·колонны не пересекают основные маршруты;
·модуль согласован со стеллажами или оборудованием;
·ворота привязаны к внутренней логистике;
·сохранены безопасные проходы и зоны обслуживания;
·расширение не требует демонтажа связевого блока;
·экономика сравнивается по каркасу и фундаменту в целом.
Вывод
Оптимальная сетка колонн — компромисс, найденный расчетом и технологической компоновкой. Большой пролет полезен там, где свобода действительно приносит деньги. Частая сетка рациональна только тогда, когда не мешает процессу. Хорошее промышленное здание начинается не с площади, а с маршрутов, оборудования и будущих изменений.
