Металлокаркас похож на скелет только на первый взгляд. На самом деле это пространственная система, где каждый элемент выполняет определенную роль, а надежность зависит от совместной работы колонн, ригелей, ферм, связей, прогонов, узлов и опор. Отсутствие «маленькой» связи может быть не менее критично, чем неправильное сечение крупной колонны.
Пройдем по зданию снизу вверх
Опорные детали и анкера
Они связывают стальной каркас с фундаментом и передают вертикальные, горизонтальные нагрузки и моменты. Точность расположения анкеров определяет скорость установки колонн. Опорная плита, ребра и подливка работают как единый узел.
Колонны
Колонны воспринимают нагрузки от покрытия, стен, снега, ветра, кранового и технологического оборудования. Их работа зависит от длины, закрепления, связей и узлов. Поэтому одинаковый внешний профиль в двух зданиях может иметь разные расчетные условия.
Ригели, балки и фермы
Они перекрывают пролет и несут кровлю. Балочные схемы компактны, фермы рационально работают на больших пролетах и позволяют размещать часть инженерии между элементами. Выбор определяется не только длиной, но и высотой здания, транспортировкой и монтажом.
Прогоны и стеновые ригели
Это вторичные элементы, к которым крепятся кровельные и стеновые системы. Они передают нагрузку на основные рамы и задают геометрию ограждений. Ошибки в их шаге проявляются в креплении панелей и прогибах фасада.
Связи
Связи обеспечивают пространственную устойчивость, передают продольные нагрузки и фиксируют элементы при монтаже. Они формируют связевые блоки, которые нельзя произвольно убирать ради ворот или проходов.
Основная и вторичная система
Основная несущая
Элементы: Колонны, ригели, фермы, основные балки
Функция: Передает главные нагрузки на фундамент
Что видит заказчик: Шаг рам, пролет, высота, крупные сечения
Система устойчивости
Элементы: Вертикальные и горизонтальные связи, распорки
Функция: Обеспечивает пространственную работу и устойчивость
Что видит заказчик: Диагонали, связевые блоки, ограничения проемов
Вторичная
Элементы: Прогоны, стеновые ригели, элементы фахверка
Функция: Поддерживает кровлю, фасад и проемы
Что видит заказчик: Шаг крепления панелей, обрамления ворот
Узлы и крепеж
Элементы: Фланцы, фасонки, болты, сварные соединения, опоры
Функция: Соединяет элементы и передает усилия
Что видит заказчик: Скорость сборки, доступность монтажа, точность
Почему узлы важнее «толщины металла»
Заказчики иногда сравнивают предложения по массе и сечениям. Но два каркаса одинаковой массы могут существенно отличаться качеством узлов. Неудобное соединение замедляет монтаж, требует подгонки и создает труднодоступные места для болтов или сварки. Хороший узел передает расчетное усилие, технологичен в изготовлении и собирается без импровизации.
Наблюдение Большая часть проблем на монтаже связана не с «нехваткой металла», а с геометрией, отверстиями, маркировкой, очередностью поставки и несовместимыми узлами.
Связь каркаса с ограждениями и инженерией
Каркас задает места крепления сэндвич-панелей, профлиста, ворот, фонарей, лестниц и площадок. Инженерные трассы требуют отверстий, подвесов и проходок. Если инженерия появляется после выпуска конструкций, на площадке начинают сверлить, вырезать и усиливать элементы. Поэтому подвесные нагрузки и крупные трассы учитывают заранее.

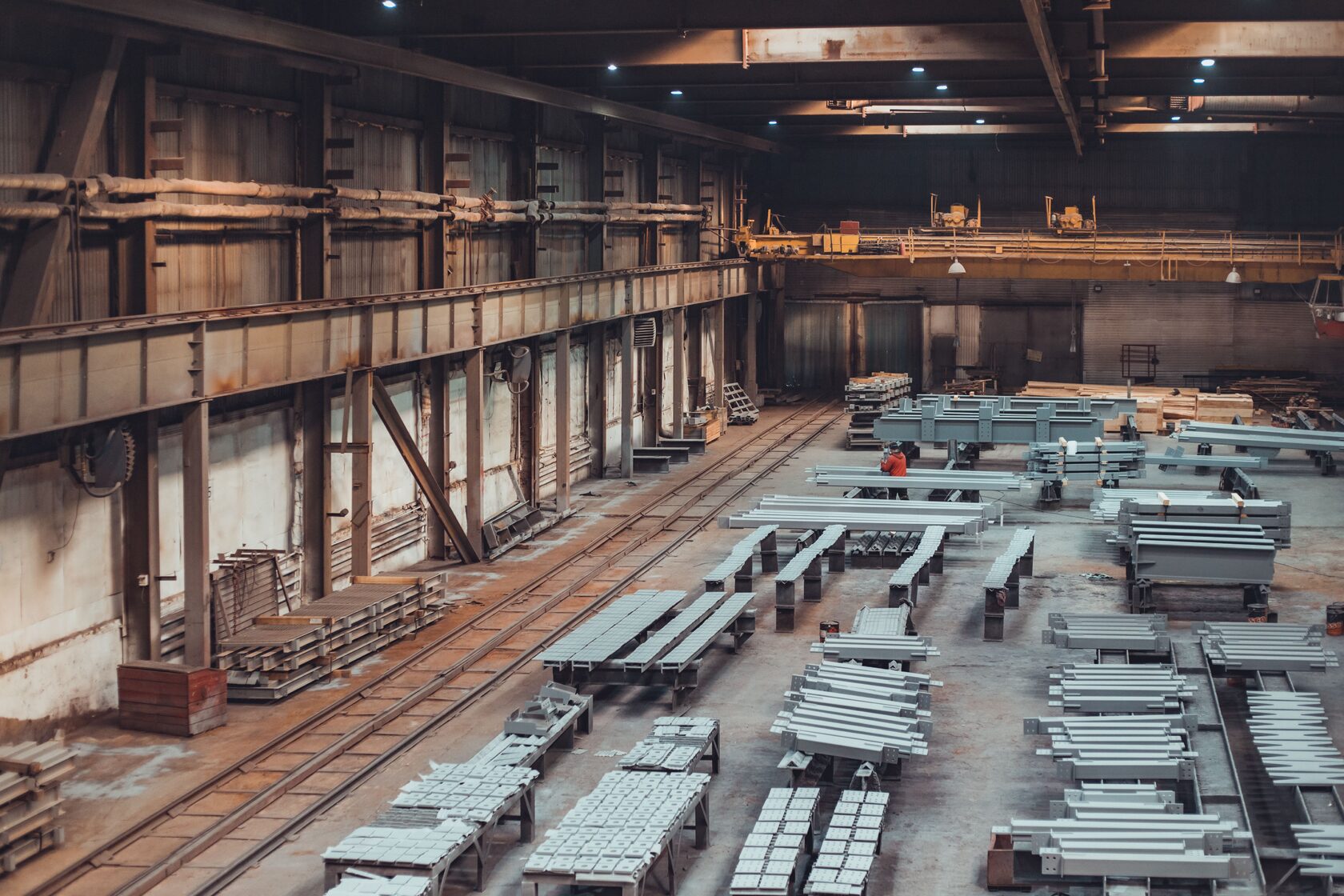

Что должно входить в поставку
·основные и вторичные элементы по спецификации;
·опорные детали, фасонки, пластины и крепеж;
·понятная маркировка каждой монтажной позиции;
·упаковочные листы и разбивка на партии;
·монтажные схемы и данные по узлам;
·документы по материалам и защите.
Понимание состава каркаса помогает сравнивать предложения не по общему весу, а по комплектности и инженерной логике. Это важно при заказе быстровозводимого здания из металлоконструкций.
Как заказчику проверить каркас без расчета
1. Сверить, входят ли связи, фахверк, прогоны и обрамления проемов.
2. Уточнить, кто выпускает деталировочные чертежи и отвечает за узлы.
3. Проверить маркировку и принцип формирования монтажных партий.
4. Согласовать подвесные нагрузки, ворота и проходки до изготовления.
5. Убедиться, что анкера и опорные детали выпущены по одной системе координат.
Вывод
Металлокаркас — система передачи нагрузок и обеспечения устойчивости. Колонны и фермы формируют основу, но без связей, прогонов, узлов и опор она не работает как здание. Чем точнее согласованы элементы и их взаимодействие с фундаментом, ограждениями и инженерией, тем быстрее монтаж и надежнее эксплуатация.
